矿用可调节式孔板流量计

矿用可调节孔板流量计

一、产品介绍

矿用可调节孔板流量计被广泛适用于煤炭、化工、交通、建筑、轻纺、食品、医药、农业、环境保护及人民日常生活等国民经济各个领域，是发展工农业生产，节约能源，改进产品质量，提高经济效益和管理水平的重要工具在国民经济中占有重要的地位。

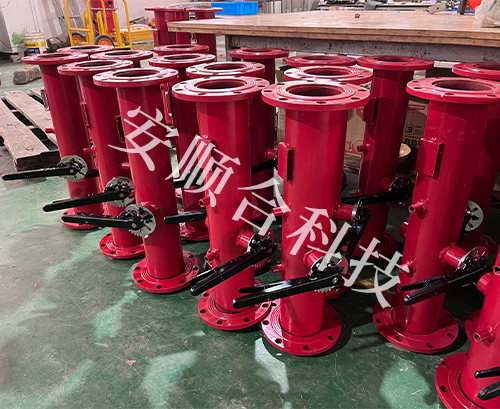

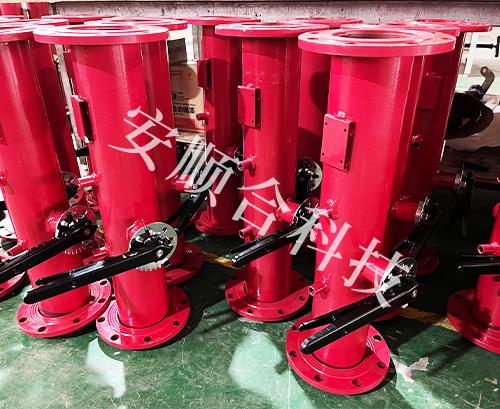

矿用可调节孔板流量计**由节流孔板、法兰盘、橡胶垫片、测量嘴、手柄、旋转体等部分组成，是工业中常用到的流量测量仪表，整个加工过程采用****，并经过严格的校验检测。

二、产品优点

矿用可调节孔板流量计是通过径距取压法测量的。当连续流动的流体经管道内的节流装置时流速会增大，在节流装置上下游侧之间出现静压力差，且流量与压差之间存在着一个恒定的关系式，因而通过差压计测量压差即可计算出流体的流量。

三、技术参数

四、注意事项

1、在抽放瓦斯管路中安装孔板时，孔板的孔口**与管道同心，其端面与管道轴线垂直，偏心度小于2%。

2、安装孔板的管道内壁，在孔板前后距离2D（D为管道内径）范围内，不应有凸凹不平、焊缝和垫片等。

3、孔板流量计的上游（进流体端）管道直线长度≥20D,下游（出流体端）管道直线长度≥10D。

4、要经常清理孔板前后的积水和污物，孔板锈蚀要更换。

5、抽放瓦斯量有较大变化时，应根据流量大小更换相应的孔板。
